Ebben a cikkben, egy nagyon olcsón megépíthetõ (kb. 1800Ft), és mindössze 18 alkatrészbõl álló, (melybõl a LED-ek már 10 alkatrészt jelentenek) pontos hõfokmérõ építésének menetét szeretném leírni. Nem is szaporítom tovább a szót, vágjunk bele!
Elõször is nézzük a szükséges alkatrészeket:
1db LM3914-N
1db 1,2k
1db 10k fekvõ trimmer
1db 47k NTC thermistor
4db 5mm-es sárga normál led
3db 5mm-es zöld normál led
3db 5mm-es piros normál led
1db 18 lábú precíziós IC foglalat
1m 2 eres vezeték dupla szigetelésû
1db 70x70mm-es nyáklap
Készítsük el a nyákot az itt található Sprint Layout 5 nyákterv alapján, ez a kerek nyák a 60mm átmérõjû kerek mûszerek házába lett tervezve: kattints ide

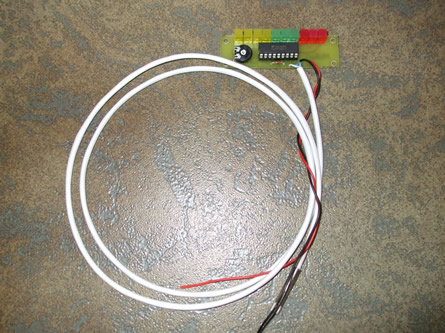

Ha valaki csak egy rövid csíkban szeretné megjeleníteni a mért hõmérsékletet, akkor itt egy nyákterv a sima soros hõfokmérõhöz: kattints ide
Ezzel a szoftverrel nyithatjuk meg a megtervezett panelt: kattints ide
Miután elkészültünk a nyákkal, fúrjunk ki minden lyukat a beültetendõ alkatrészek lábátmérõjével megegyezõ méretûre, majd ültessük be az alkatrészeket a nyáktervnek megfelelõen. A beültetés után forrasszuk be az alkatrészeket, majd vágjuk le a forrasztási oldalon túlnyúló lábakat közvetlen a forrasztás mellett egy csípõfogóval. A LED-ek beültetése a következõ 1-4-ig sárga, 5-7-ig zöld, 8-10-ig piros, így jól láthatóak a különbözõ mûködési hõmérséklettartományok. Ha ezzel megvagyunk, akkor jöhet a szenzor, azaz a 47k-s NTC vezetékelése és tokozása. Én kerestem egy darab henger alakú réz, bronz, vagy krómozott acél darabot, melynek belsejét a thermistorral megegyezõ átmérõjû fémfúróval kifúrtam, majd belepróbáltam a szenzort. Ezek után ráforrasztottam a szenzort a vezeték végére, de elõtte ráhúztam 1,5-ös zsugorcsõdarabokat a lábakra kerülõ vezetékekre, hogy a forrasztás után rá tudjam õket húzni a szenzor lábaira, majd egy hõlégfúvó, vagy csak egy egyszerû öngyújtó segítségével rámelegíteni azokat a forrasztási pontokra, lletve a lábakra a kellõ szigeteltség elérése érdekében. Miután kész vagyunk ezzel a mûvelettel, nyomjunk a szenzor végére hõvezetõ pasztát (IC-k hûtõfelületre való szerelésénél használják), majd helyezzük bele az elõbb kifúrt henger alakú fémházba. Utána ragasszuk be vagy valamilyen fémragasztóval, vagy bármilyen más kétkomponensû ragasztóval, vagy mûgyantával. A kész szenzor másik oldali vezetékvégét forrasszuk fel az áramköri lapunkra, a sorrend mindegy!
Értékek:
A panelon található LED-ek értéke, az imént leírtak alapján három tartományra oszlik:
- A motor még hideg, nem érte el mûködési hõmérsékletét, ezt az elsõ 4 sárga LED jelzi
- LED 40°C
- LED 50°C
- LED 60°C
- LED 70°C
- A motor már elérte a jó mûködéséhez szükséges hõmérsékletet, ezt a 3 zöld LED jelzi
- LED 80°C
- LED 90°C
- LED 100°C
- A motor túlhevült, ezt az utolsó 3 piros LED jelzi
- LED 110°C
- LED 120°C
- LED 130°C
Persze a LED-ek színe, illetve tartományfelosztása bárki számára egyénileg személyre szabható, a normál LED-ek helyett lehet vízszínûeket is használni, melyek színe csak akkor látszik, ha világítanak.
Most jöjjön a hõfokmérõ kalibrálása:
A beállítást a következõképpen végezzük el:
Forraljunk egy kis edényben vizet, majd ha a víz elérte a forráspontját, ugye ami normál körülmények között 100°C, merítsük bele a szenzort, helyezzük tápfeszültség alá a hõfokmérõt, akár mûködtethetjük egy 9V-os elemrõl is, vagy akár egy 4,5V-os zsebteleprõl, vagy egyszerûen a motorunk akkumulátoráról. Majd a panelon található potméter segítségével állítsuk be a hõmérsékletet 100°C-ra.

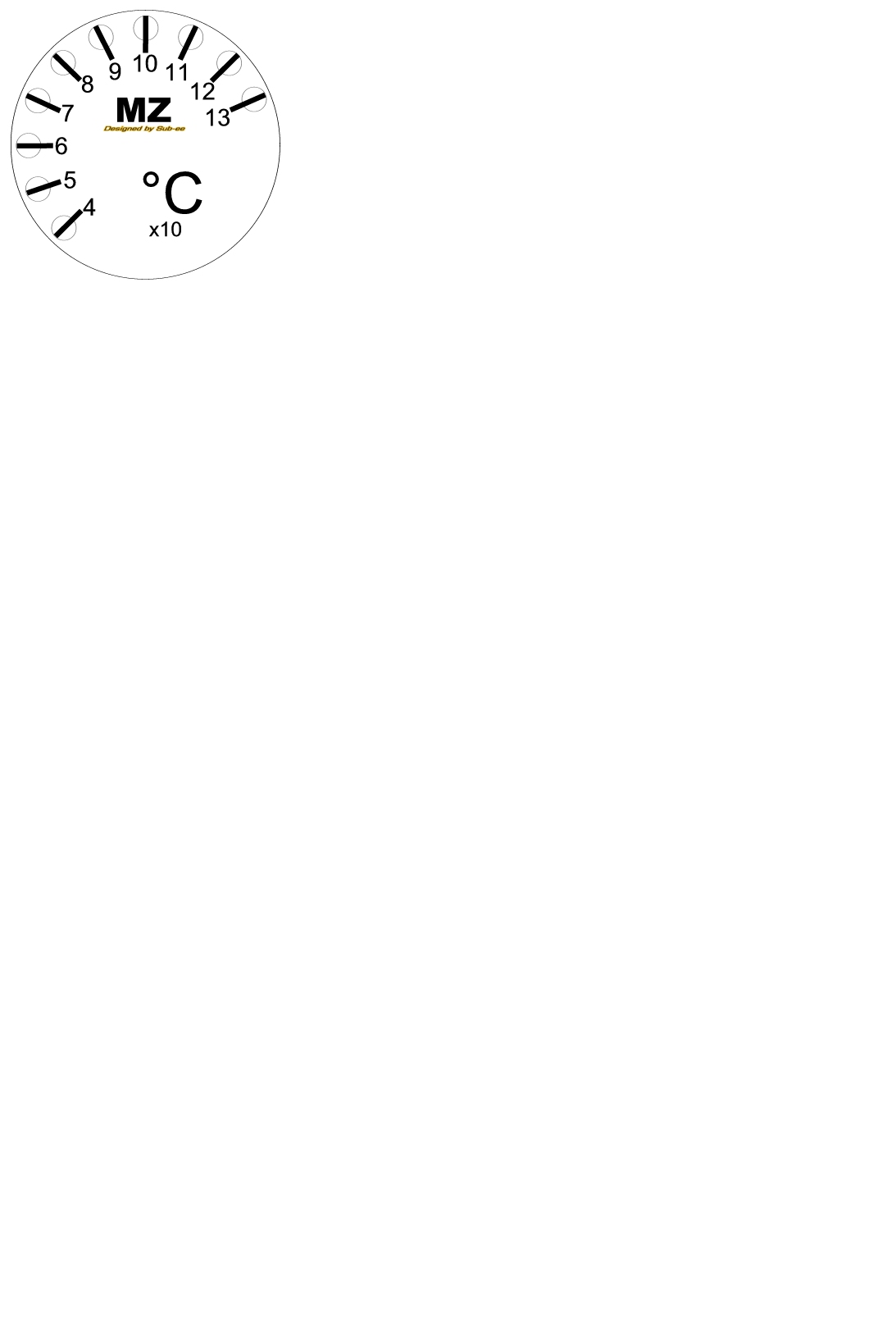

Ha kész vagyunk a kalibrálással, készíthetünk a hõfokmérõhöz mûszerszámlapot külön, vagy felhasználhatjuk az itt található Microsoft Photodraw mix kiterjesztésû, vagy Jpg kiterjesztésû 1:1 méretû fájlt.

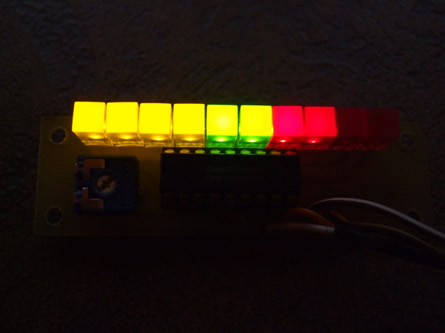

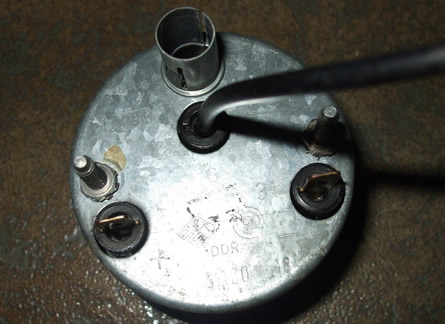

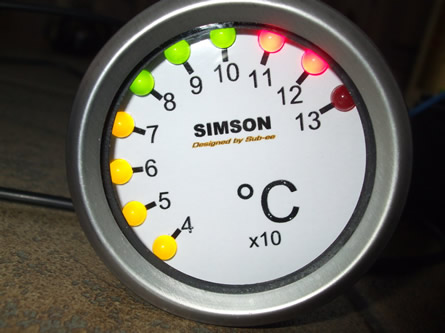

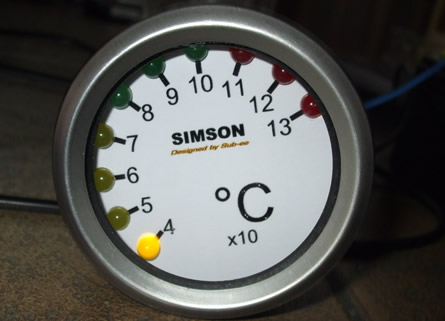

Íme egy pár kép egy, már elkészült hõfokmérõrõl:
Mûszaki adatok:
Mûködési feszültségtartomány: 3-18V
Áramfelvétel: max. 200mA
Hõmérsékletmérési tartomány: 40-130°C
Sok sikert kívánok az utánépítéshez!
